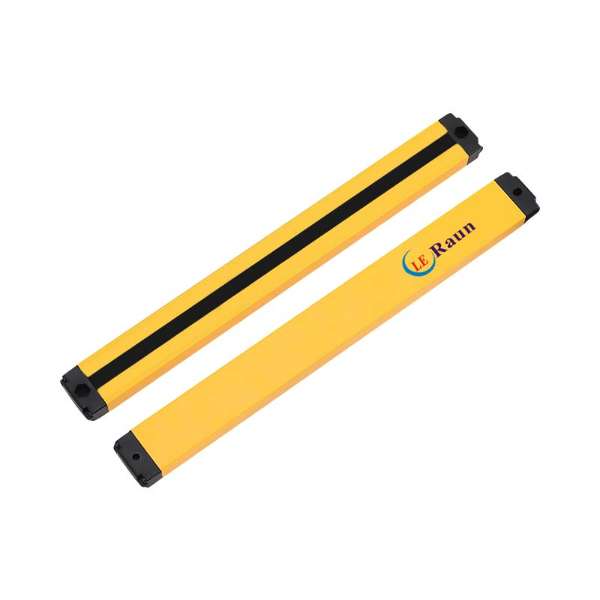

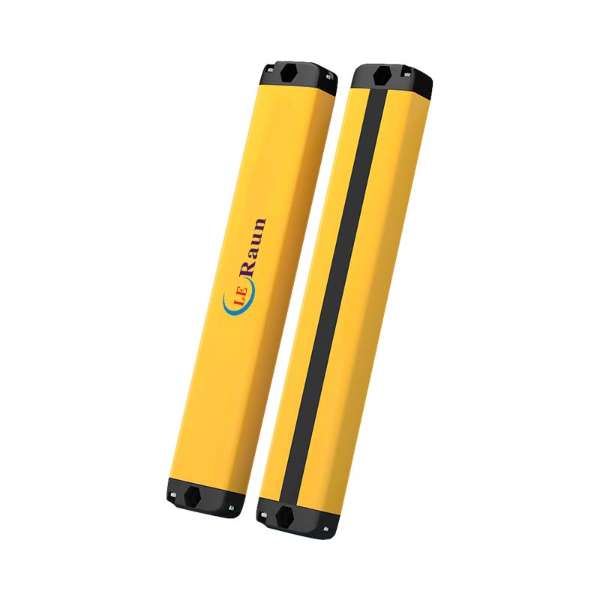

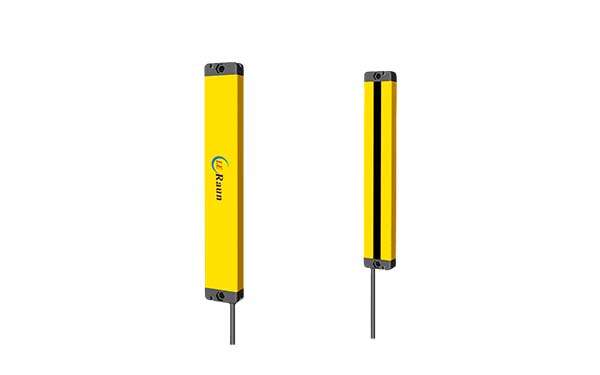

嵌入式软件设计，确保功能稳定。 安全自检功能：不断进行电路自建，产品元器件故障自动检测确保不向控制设备发生错误信号。 采用软件程序烧录控制，比传统光栅响应速度快，每一个灯珠发光响应时间仅为：0.2ms。 安装方便：可结合设备上下打孔安装。 超小型设计：产品规格仅为：25mm*12mm 产品全系列可以依据客户需求：可提供无盲区和有盲区产品，确保安全区域更安全。 非标定制：可以根据客户要求定制不同信号输出和非标定制要求，可以任意定制智能型光幕。 防短接电路纠错设计：全系列产品都可以防短接，错接保护（额定电压24V，不可接220V），确保客户意外操作错误。
劳恩安全光栅 A系列选型表（手指保护型，NPN常闭）
系列特性：光轴间距10mm，可检测最小直径为13mm的物体，适用于对手指进行最高等级的安全防护。本表型号后缀为 ANCFE03G，请注意其“总高度”、“中心安装孔位”等机械尺寸与同系列其他后缀型号（如ANCBC03G）的差异。
型号 (NPN常闭) | 光轴数目 | 检测高度 (mm) | 总高度 (mm) | 中心安装孔位 (mm) | 检测距离 (m) |
|---|---|---|---|---|---|
LE008ANCFE03G | 8 | 70 | 107 | 97 | 0.1-3 |
LE010ANCFE03G | 10 | 90 | 127 | 117 | 0.1-3 |
LE012ANCFE03G | 12 | 110 | 147 | 137 | 0.1-3 |
LE014ANCFE03G | 14 | 130 | 167 | 157 | 0.1-3 |
LE016ANCFE03G | 16 | 150 | 187 | 177 | 0.1-3 |
LE018ANCFE03G | 18 | 170 | 207 | 197 | 0.1-3 |
LE020ANCFE03G | 20 | 190 | 227 | 217 | 0.1-3 |
LE022ANCFE03G | 22 | 210 | 247 | 237 | 0.1-3 |
LE024ANCFE03G | 24 | 230 | 267 | 257 | 0.1-3 |
LE026ANCFE03G | 26 | 250 | 287 | 277 | 0.1-3 |
LE028ANCFE03G | 28 | 270 | 307 | 297 | 0.1-3 |
LE030ANCFE03G | 30 | 290 | 327 | 317 | 0.1-3 |
LE032ANCFE03G | 32 | 310 | 347 | 337 | 0.1-3 |
LE034ANCFE03G | 34 | 330 | 367 | 357 | 0.1-3 |
LE036ANCFE03G | 36 | 350 | 387 | 377 | 0.1-3 |
LE038ANCFE03G | 38 | 370 | 407 | 397 | 0.1-3 |
... | ... | ... | ... | ... | ... |
LE290ANCFE03G | 290 | 2890 | 2927 | 2917 | 0.1-3 |
LE292ANCFE03G | 292 | 2910 | 2947 | 2937 | 0.1-3 |
表格解读与选型提示：
关键参数：本表提供了精确的检测高度、总高度和中心安装孔位，对于设备开孔和安装定位至关重要。
选型步骤：
确定防护高度：测量设备危险区域的开口高度（H）。
查找对应型号：在表格中找到检测高度大于或等于H的最小型号。
核对安装尺寸：根据选定的型号，确认其总高度和中心安装孔位尺寸，以完成机械设计。
示例：如需防护一个145mm高的开口，应选择检测高度为150mm的型号 LE016ANCFE03G，其总高度为187mm，中心安装孔距为177mm。
型号差异：此表型号后缀为 ANCFE03G，与您之前整理的 ANCBC03G 型号可能在输出特性或同步方式上存在差异。选型时请以对应版本的技术手册为准。
系列特性：光轴间距20mm，可检测最小直径为23mm的物体，适用于对手掌进行安全防护，是市场最常用的类型。本表型号后缀为 CNCFE03G，请注意其“总高度”、“中心安装孔位”等机械尺寸。
型号 (NPN常闭) | 光轴数目 | 检测高度 (mm) | 总高度 (mm) | 中心安装孔位 (mm) | 检测距离 (m) |
|---|---|---|---|---|---|
LE006CNCFE03G | 6 | 100 | 147 | 137 | 0.1-3 |
LE008CNCFE03G | 8 | 140 | 187 | 177 | 0.1-3 |
LE010CNCFE03G | 10 | 180 | 227 | 217 | 0.1-3 |
LE012CNCFE03G | 12 | 220 | 267 | 257 | 0.1-3 |
LE014CNCFE03G | 14 | 260 | 307 | 297 | 0.1-3 |
LE016CNCFE03G | 16 | 300 | 347 | 337 | 0.1-3 |
LE018CNCFE03G | 18 | 340 | 387 | 377 | 0.1-3 |
LE020CNCFE03G | 20 | 380 | 427 | 417 | 0.1-3 |
LE022CNCFE03G | 22 | 420 | 467 | 457 | 0.1-3 |
LE024CNCFE03G | 24 | 460 | 507 | 497 | 0.1-3 |
LE026CNCFE03G | 26 | 500 | 547 | 537 | 0.1-3 |
LE028CNCFE03G | 28 | 540 | 587 | 577 | 0.1-3 |
LE030CNCFE03G | 30 | 580 | 627 | 617 | 0.1-3 |
LE032CNCFE03G | 32 | 620 | 667 | 657 | 0.1-3 |
LE034CNCFE03G | 34 | 660 | 707 | 697 | 0.1-3 |
LE036CNCFE03G | 36 | 700 | 747 | 737 | 0.1-3 |
... | ... | ... | ... | ... | ... |
LE146CNCFE03G | 146 | 2900 | 2947 | 2937 | 0.1-3 |
LE148CNCFE03G | 148 | 2940 | 2987 | 2977 | 0.1-3 |
表格解读与选型提示：
关键参数：本表提供了精确的检测高度、总高度和中心安装孔位，对于设备开孔和安装定位至关重要。
选型步骤：
确定防护高度：测量设备危险区域的开口高度（H）。
查找对应型号：在表格中找到检测高度大于或等于H的最小型号。
核对安装尺寸：根据选定的型号，确认其总高度和中心安装孔位尺寸，以完成机械设计。
示例：如需防护一个400mm高的开口，应选择检测高度为420mm的型号 LE022CNCFE03G，其总高度为467mm，中心安装孔距为457mm。
系列说明：此系列为手掌防护的标准选择，性价比高。请注意此表型号后缀为 CNCFE03G，与同系列其他后缀（如CNCBC03G）在输出特性或同步方式上可能存在差异，选型时请以对应版本的技术手册为准。
系列特性：光轴间距40mm，市场常用类型，可检测最小直径为43mm的物体，适用于手臂、脚或身体的整体检测。
型号 (NPN常闭) | 光轴数目 | 检测高度 (mm) | 总高度 (mm) | 中心安装孔位 (mm) | 检测距离 (m) |
|---|---|---|---|---|---|
LE004FNCFE03G | 4 | 120 | 172 | 162 | 0.1-3 |
LE006FNCFE03G | 6 | 200 | 252 | 242 | 0.1-3 |
LE008FNCFE03G | 8 | 280 | 332 | 322 | 0.1-3 |
LE010FNCFE03G | 10 | 360 | 412 | 402 | 0.1-3 |
LE012FNCFE03G | 12 | 440 | 492 | 482 | 0.1-3 |
LE014FNCFE03G | 14 | 520 | 572 | 562 | 0.1-3 |
LE016FNCFE03G | 16 | 600 | 652 | 642 | 0.1-3 |
LE018FNCFE03G | 18 | 680 | 732 | 722 | 0.1-3 |
LE020FNCFE03G | 20 | 760 | 812 | 802 | 0.1-3 |
LE022FNCFE03G | 22 | 840 | 892 | 882 | 0.1-3 |
LE024FNCFE03G | 24 | 920 | 972 | 962 | 0.1-3 |
LE026FNCFE03G | 26 | 1000 | 1052 | 1042 | 0.1-3 |
LE028FNCFE03G | 28 | 1080 | 1132 | 1122 | 0.1-3 |
LE030FNCFE03G | 30 | 1160 | 1212 | 1202 | 0.1-3 |
LE032FNCFE03G | 32 | 1240 | 1292 | 1282 | 0.1-3 |
LE034FNCFE03G | 34 | 1320 | 1372 | 1362 | 0.1-3 |
... | ... | ... | ... | ... | ... |
LE072FNCFE03G | 72 | 2840 | 2892 | 2882 | 0.1-3 |
LE074FNCFE03G | 74 | 2920 | 2972 | 2962 | 0.1-3 |
表格解读与选型指导：
关键参数：本表提供了精确的检测高度、总高度和中心安装孔位，对于设备开孔和安装定位至关重要。其检测物体最小直径为43mm。
选型步骤：
确定防护高度：测量设备危险区域的开口高度（H）。
查找对应型号：在表格中找到检测高度大于或等于H的最小型号。计算公式为：检测高度 (mm) = 40mm × (光轴数目 - 1)。
核对安装尺寸：根据选定的型号，确认其总高度和中心安装孔位尺寸，以完成机械设计。
示例：如需防护一个500mm高的开口，计算约需 (500/40)+1 ≈ 13.5，即至少14个光轴，对应检测高度为520mm的型号 LE014FNCFE03G。
型号差异：此表型号后缀为 FNCFE03G，与同系列其他后缀（如FNCBC03G）在输出特性或同步方式上可能存在差异，选型时请以对应版本的技术手册为准。
