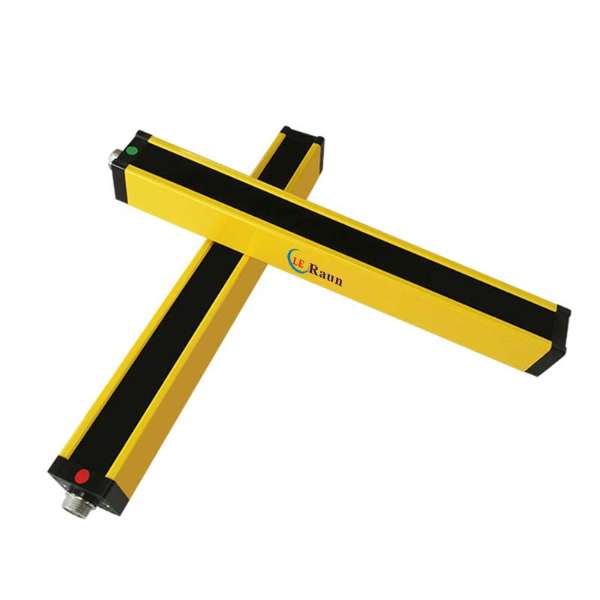

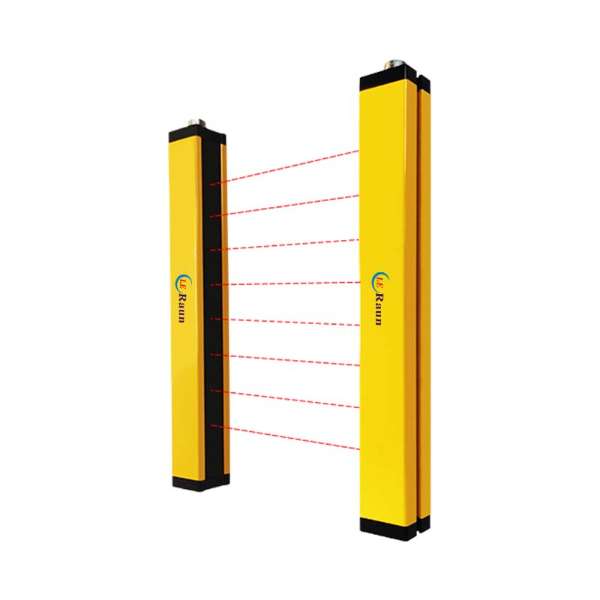

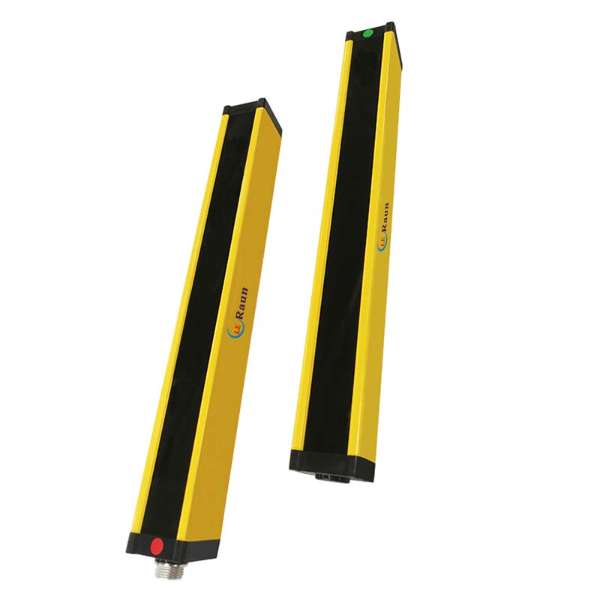

劳恩通用型安全光栅

✔ 嵌入式软件设计，确保功能稳定。 ✔ 安全自检功能：不断进行电路自建，产品元器件故障自动检测确保不向控制设备发生错误信号。 ✔ 数码显示，实时监测显示光栅情况。 ✔ 采用软件程序烧录控制，比传统光栅响应速度快，每一个灯珠发光响应时间仅为：0.2ms。 ✔ 安装方便：可结合设备上下打孔安装。 ✔ 超小型设计：产品规格仅为：30mm*30mm ✔ 产品全系列可以依据客户需求：可提供无盲区和有盲区产品，确保安全区域更安全。 ✔ 非标定制：可以根据客户要求定制不同信号输出和非标定制要求，可以任意定制智能型光幕。 ✔ 防短接电路纠错设计：全系列产品都可以防短接，错接保护（额定电压24V，不可接220V），确保客户意外操作错误。

在线订购

产品详情


劳恩安全光栅 A系列选型表（手指保护型）

系列特性：光轴间距10mm，可检测最小直径为15mm的物体，适用于对手指进行最高等级的安全防护。

型号 (NPN常闭)	光轴数目	检测高度 (mm)	总高度 (mm)	航插长度 (mm)	检测距离 (m)
LE008ANCBC03G	8	70	122	35	0.1-3
LE010ANCBC03G	10	90	142	35	0.1-3
LE012ANCBC03G	12	110	162	35	0.1-3
LE014ANCBC03G	14	130	182	35	0.1-3
LE016ANCBC03G	16	150	202	35	0.1-3
LE018ANCBC03G	18	170	222	35	0.1-3
LE020ANCBC03G	20	190	242	35	0.1-3
LE022ANCBC03G	22	210	262	35	0.1-3
LE024ANCBC03G	24	230	282	35	0.1-3
LE026ANCBC03G	26	250	302	35	0.1-3
LE028ANCBC03G	28	270	322	35	0.1-3
LE030ANCBC03G	30	290	342	35	0.1-3
LE032ANCBC03G	32	310	362	35	0.1-3
LE034ANCBC03G	34	330	382	35	0.1-3
LE036ANCBC03G	36	350	402	35	0.1-3
LE038ANCBC03G	38	370	422	35	0.1-3
...	...	...	...	...	...
LE290ANCBC03G	290	2890	2942	35	0.1-3
LE292ANCBC03G	292	2910	2962	35	0.1-3

表格说明：

选型关键：您可以根据机器危险区域的开口大小，选择合适的检测高度。例如，需要防护一个高度为150mm的开口，则应选择检测高度为150mm的型号 LE016ANCBC03G。
型号解读：型号中的数字（如008, 010）通常与光轴数目对应，字母“A”代表光轴间距为10mm的A系列，“NC”代表常闭输出方式。
其他系列：除了A系列（手指保护），通常还会有C系列（光轴间距20mm，手掌保护）等，以满足不同安全等级和成本的应用需求。

劳恩安全光栅 C系列选型表（手掌保护型）

系列特性：光轴间距20mm，可检测最小直径为25mm的物体，是市场最常用的手掌防护类型，适用于大部分机械设备。

型号 (NPN常闭)	光轴数目	检测高度 (mm)	总高度 (mm)	航插长度 (mm)	检测距离 (m)
LE004CNCBC03G	4	60	112	35	0.1-3
LE006CNCBC03G	6	100	152	35	0.1-3
LE008CNCBC03G	8	140	192	35	0.1-3
LE010CNCBC03G	10	180	232	35	0.1-3
LE012CNCBC03G	12	220	272	35	0.1-3
LE014CNCBC03G	14	260	312	35	0.1-3
LE016CNCBC03G	16	300	352	35	0.1-3
LE018CNCBC03G	18	340	392	35	0.1-3
LE020CNCBC03G	20	380	432	35	0.1-3
LE022CNCBC03G	22	420	472	35	0.1-3
LE024CNCBC03G	24	460	512	35	0.1-3
LE026CNCBC03G	26	500	552	35	0.1-3
LE028CNCBC03G	28	540	592	35	0.1-3
LE030CNCBC03G	30	580	632	35	0.1-3
LE032CNCBC03G	32	620	672	35	0.1-3
LE034CNCBC03G	34	660	712	35	0.1-3
LE036CNCBC03G	36	700	752	35	0.1-3
...	...	...	...	...	...
LE146CNCBC03G	146	2900	2952	35	0.1-3
LE148CNCBC03G	148	2940	2992	35	0.1-3

表格说明与选型指导：

系列定位：C系列（20mm间距）相比A系列（10mm间距）具有更高的性价比，是满足手掌防护安全标准（EN ISO 13855）的经济选择，适用于绝大多数的冲压、注塑、装配等机械设备。
型号解读：型号中的数字（如004, 006）对应光轴数目；字母“C”代表光轴间距为20mm的C系列。
关键参数：
- 光轴数目：决定了光栅的分辨率和可检测的物体最小直径（此处为25mm）。
- 检测高度：选择型号的核心依据，需大于或等于设备危险开口的垂直高度。
- 检测距离：发射器与接收器之间的最大有效安装距离，此系列固定为0.1-3米。
选型步骤：
- 确定需要防护的开口高度（H）。
- 在表格中找到检测高度略大于H的型号。
- 例如，防护一个400mm高的开口，应选择检测高度为420mm的 LE022CNCBC03G。
- 确认安装空间满足总高度和检测距离的要求。

已根据您提供的图片内容，将劳恩安全光栅 D系列的产品选型表整理如下。

劳恩安全光栅 D系列选型表（手臂保护型）

系列特性：光轴间距30mm，可检测最小直径为35mm的物体，是适用于手臂防护的市场常用经济型选择。

型号 (NPN常闭)	光轴数目	检测高度 (mm)	总高度 (mm)	航插长度 (mm)	检测距离 (m)
LE004DNCBC03G	4	90	142	35	0.1-3
LE006DNCBC03G	6	150	202	35	0.1-3
LE008DNCBC03G	8	210	262	35	0.1-3
LE010DNCBC03G	10	270	322	35	0.1-3
LE012DNCBC03G	12	330	382	35	0.1-3
LE014DNCBC03G	14	390	442	35	0.1-3
LE016DNCBC03G	16	450	502	35	0.1-3
LE018DNCBC03G	18	510	562	35	0.1-3
LE020DNCBC03G	20	570	622	35	0.1-3
LE022DNCBC03G	22	630	682	35	0.1-3
LE024DNCBC03G	24	690	742	35	0.1-3
LE026DNCBC03G	26	750	802	35	0.1-3
LE028DNCBC03G	28	810	862	35	0.1-3
LE030DNCBC03G	30	870	922	35	0.1-3
LE032DNCBC03G	32	930	982	35	0.1-3
LE034DNCBC03G	34	990	1042	35	0.1-3
...	...	...	...	...	...
LE096DNCBC03G	96	2850	2902	35	0.1-3
LE098DNCBC03G	98	2910	2962	35	0.1-3

表格说明与选型指导：

系列定位：D系列（30mm间距）是进行手臂及身体防护的常用类型。其光轴间距比C系列更大，成本通常更低，适用于对安全距离要求较低、危险开口较大或需要防护整个身体进入的场景。
型号解读：型号中的数字（如004, 006）对应光轴数目；字母“D”代表光轴间距为30mm的D系列。
关键参数：
- 光轴数目：决定了光栅的分辨率和可检测的最小物体直径（此处为35mm）。
- 检测高度：选择型号的核心依据。计算公式大致为：检测高度 (mm) = 30mm × (光轴数目 - 1)。例如，4光轴的检测高度为 30×(4-1)=90mm。
- 检测距离：发射器与接收器之间的最大有效安装距离，此系列固定为0.1-3米。
选型步骤：
- 根据安全标准（如EN ISO 13855）评估所需的安全等级和最小检测物体（此处为手臂，直径≥35mm）。
- 测量设备危险区域的开口高度（H）。
- 在表格中找到检测高度略大于H的型号。
- 例如，防护一个500mm高的开口，应选择检测高度为510mm的 LE018DNCBC03G。
- 确认安装空间满足总高度和检测距离的要求。

劳恩安全光栅 D系列选型表（手臂保护型）

系列特性：光轴间距30mm，可检测最小直径为35mm的物体，是适用于手臂防护的市场常用经济型选择。

型号 (NPN常闭)	光轴数目	检测高度 (mm)	总高度 (mm)	航插长度 (mm)	检测距离 (m)
LE004DNCBC03G	4	90	142	35	0.1-3
LE006DNCBC03G	6	150	202	35	0.1-3
LE008DNCBC03G	8	210	262	35	0.1-3
LE010DNCBC03G	10	270	322	35	0.1-3
LE012DNCBC03G	12	330	382	35	0.1-3
LE014DNCBC03G	14	390	442	35	0.1-3
LE016DNCBC03G	16	450	502	35	0.1-3
LE018DNCBC03G	18	510	562	35	0.1-3
LE020DNCBC03G	20	570	622	35	0.1-3
LE022DNCBC03G	22	630	682	35	0.1-3
LE024DNCBC03G	24	690	742	35	0.1-3
LE026DNCBC03G	26	750	802	35	0.1-3
LE028DNCBC03G	28	810	862	35	0.1-3
LE030DNCBC03G	30	870	922	35	0.1-3
LE032DNCBC03G	32	930	982	35	0.1-3
LE034DNCBC03G	34	990	1042	35	0.1-3
...	...	...	...	...	...
LE096DNCBC03G	96	2850	2902	35	0.1-3
LE098DNCBC03G	98	2910	2962	35	0.1-3

表格说明与选型指导：

系列定位：D系列（30mm间距）是进行手臂及身体防护的常用类型。其光轴间距比C系列更大，成本通常更低，适用于对安全距离要求较低、危险开口较大或需要防护整个身体进入的场景。
型号解读：型号中的数字（如004, 006）对应光轴数目；字母“D”代表光轴间距为30mm的D系列。
关键参数：
- 光轴数目：决定了光栅的分辨率和可检测的最小物体直径（此处为35mm）。
- 检测高度：选择型号的核心依据。计算公式大致为：检测高度 (mm) = 30mm × (光轴数目 - 1)。例如，4光轴的检测高度为 30×(4-1)=90mm。
- 检测距离：发射器与接收器之间的最大有效安装距离，此系列固定为0.1-3米。
选型步骤：
- 根据安全标准（如EN ISO 13855）评估所需的安全等级和最小检测物体（此处为手臂，直径≥35mm）。
- 测量设备危险区域的开口高度（H）。
- 在表格中找到检测高度略大于H的型号。
- 例如，防护一个500mm高的开口，应选择检测高度为510mm的 LE018DNCBC03G。
- 确认安装空间满足总高度和检测距离的要求。

劳恩安全光栅 F系列选型表（身体检测型）

系列特性：光轴间距40mm，市场常用类型，可检测最小直径为45mm的物体，适用于手臂、脚或身体的整体检测。

型号 (NPN常闭)	光轴数目	检测高度 (mm)	总高度 (mm)	航插长度 (mm)	检测距离 (m)
LE004FNCBC03G	4	120	177	35	0.1-3
LE006FNCBC03G	6	200	257	35	0.1-3
LE008FNCBC03G	8	280	337	35	0.1-3
LE010FNCBC03G	10	360	417	35	0.1-3
LE012FNCBC03G	12	440	497	35	0.1-3
LE014FNCBC03G	14	520	577	35	0.1-3
LE016FNCBC03G	16	600	657	35	0.1-3
LE018FNCBC03G	18	680	737	35	0.1-3
LE020FNCBC03G	20	760	817	35	0.1-3
LE022FNCBC03G	22	840	897	35	0.1-3
LE024FNCBC03G	24	920	977	35	0.1-3
LE026FNCBC03G	26	1000	1057	35	0.1-3
LE028FNCBC03G	28	1080	1137	35	0.1-3
LE030FNCBC03G	30	1160	1217	35	0.1-3
LE032FNCBC03G	32	1240	1297	35	0.1-3
LE034FNCBC03G	34	1320	1377	35	0.1-3
...	...	...	...	...	...
LE072FNCBC03G	72	2840	2897	35	0.1-3
LE074FNCBC03G	74	2920	2977	35	0.1-3

表格说明与选型指导：

系列定位：F系列（40mm间距）是进行手臂、脚及身体防护的常用经济型选择。它具有最大的光轴间距，在保证基本人身安全防护的同时，提供了最具成本效益的解决方案，常用于对安全距离要求不苛刻、防护开口较大的区域。
型号解读：型号中的数字（如004, 006）对应光轴数目；字母“F”代表光轴间距为40mm的F系列；“NC”表示常闭输出方式。
关键参数：
- 检测高度：选择型号的核心依据。其计算方式为：检测高度 (mm) = 40mm × (光轴数目 - 1)。例如，4光轴的检测高度为 40×(4-1)=120mm。
- 总高度：指传感器的物理外壳高度，略大于检测高度，在安装规划时需考虑此尺寸。
- 检测距离：所有型号的有效工作距离均为0.1至3米。
选型步骤：
- 确认防护等级要求，此系列适用于防止身体部分（直径≥45mm） 进入危险区。
- 测量设备危险区域的开口高度（H）。
- 根据公式 所需光轴数 ≈ (H / 40mm) + 1进行估算，并在表格中选择检测高度最接近且不小于H的型号。
- 例如：若需要防护一个500mm高的开口，计算约需 (500/40)+1 ≈ 13.5，即至少14个光轴，对应检测高度为520mm的型号 LE014FNCBC03G。

相关标签：劳恩传感器劳恩安全光栅安全光栅
