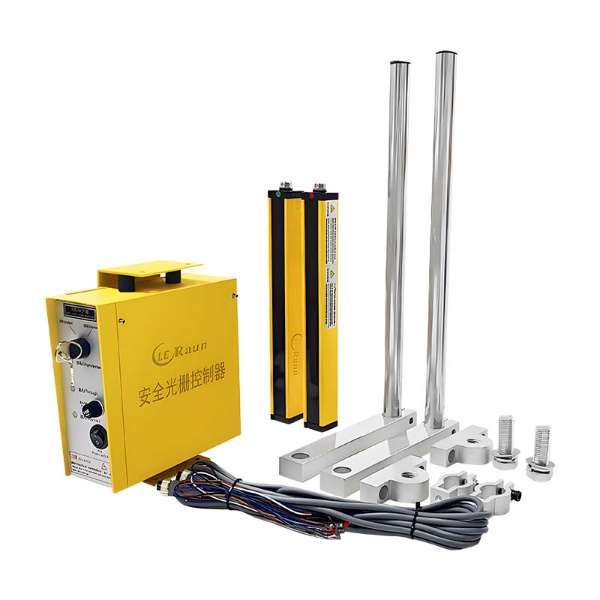

劳恩压力机安全光栅

嵌入式软件设计，确保功能稳定。安全自检功能：不断进行电路自建，产品元器件故障自动检测确保不向控制设备发生错误信号。数码显示，实时监测显示光栅情况。采用软件程序烧录控制，比传统光栅响应速度快，每一个灯珠发光响应时间仅为：0.2ms。安装方便：可结合设备上下打孔安装。超小型设计：产品规格仅为：35mm*40mm 产品全系列可以依据客户需求：可提供无盲区和有盲区产品，确保安全区域更安全。

在线订购

产品详情


劳恩压力机安全光栅 A系列选型表（手指保护型）

系列特性：光轴间距10mm，安全性最高类型，专为检测∅15mm（手指检测）设计。

型号 (NPN常闭)	光轴数目	检测高度 (mm)	总高度 (mm)	航插长度 (mm)	检测距离 (m)
LE008ALCT03G	8	70	122	35	0.1-3
LE010ALCT03G	10	90	142	35	0.1-3
LE012ALCT03G	12	110	162	35	0.1-3
LE014ALCT03G	14	130	182	35	0.1-3
LE016ALCT03G	16	150	202	35	0.1-3
LE018ALCT03G	18	170	222	35	0.1-3
LE020ALCT03G	20	190	242	35	0.1-3
LE022ALCT03G	22	210	262	35	0.1-3
LE024ALCT03G	24	230	282	35	0.1-3
LE026ALCT03G	26	250	302	35	0.1-3
LE028ALCT03G	28	270	322	35	0.1-3
LE030ALCT03G	30	290	342	35	0.1-3
LE032ALCT03G	32	310	362	35	0.1-3
LE034ALCT03G	34	330	382	35	0.1-3
LE036ALCT03G	36	350	402	35	0.1-3
LE038ALCT03G	38	370	422	35	0.1-3
...	...	...	...	...	...
LE290ALCT03G	290	2890	2942	35	0.1-3
LE292ALCT03G	292	2910	2962	35	0.1-3

表格说明与选型指导：

系列定位：此系列为手指防护的最高安全等级产品，光轴密集，适用于对安全要求极高的场合。
关键参数：检测高度是选型的核心依据，其计算公式为：检测高度 (mm) = 10mm × (光轴数目 - 1)。总高度和航插长度是机械安装的关键尺寸。
选型步骤：
- 确定防护高度：测量设备危险区域的开口垂直高度（H）。
- 查找对应型号：根据公式计算所需光轴数（光轴数 = H / 10mm + 1，向上取整），或在表格中找到检测高度大于或等于H的最小型号。
- 核对安装尺寸：确认选定型号的总高度是否满足您的安装空间要求。
- 示例：如需防护一个145mm高的开口，计算约需 (145/10)+1 = 15.5，即至少16个光轴，应选择检测高度为150mm的型号 LE016ALCT03G。

根据您提供的图片信息，已为您将表格整理如下。

劳恩压力机安全光栅 C系列选型表（手掌保护型）

系列特性：光轴间距20mm，市场常用类型，可检测最小直径为∅25mm的物体（手掌检测）。

型号 (NPN常闭)	光轴数目	检测高度 (mm)	总高度 (mm)	航插长度 (mm)	检测距离 (m)
LE004CLCT03G	4	60	112	35	0.1-3
LE006CLCT03G	6	100	152	35	0.1-3
LE008CLCT03G	8	140	192	35	0.1-3
LE010CLCT03G	10	180	232	35	0.1-3
LE012CLCT03G	12	220	272	35	0.1-3
LE014CLCT03G	14	260	312	35	0.1-3
LE016CLCT03G	16	300	352	35	0.1-3
LE018CLCT03G	18	340	392	35	0.1-3
LE020CLCT03G	20	380	432	35	0.1-3
LE022CLCT03G	22	420	472	35	0.1-3
LE024CLCT03G	24	460	512	35	0.1-3
LE026CLCT03G	26	500	552	35	0.1-3
LE028CLCT03G	28	540	592	35	0.1-3
LE030CLCT03G	30	580	632	35	0.1-3
LE032CLCT03G	32	620	672	35	0.1-3
LE034CLCT03G	34	660	712	35	0.1-3
LE036CLCT03G	36	700	752	35	0.1-3
...	...	...	...	...	...
LE146CLCT03G	146	2900	2952	35	0.1-3
LE148CLCT03G	148	2940	2992	35	0.1-3

表格解读与选型指导：

关键参数：检测高度是选型的核心依据，其计算公式为：检测高度 (mm) = 20mm × (光轴数目 - 1)。总高度和航插长度是机械安装的关键尺寸。
选型步骤：
- 确定防护高度：测量设备危险区域的开口垂直高度（H）。
- 查找对应型号：根据公式计算所需光轴数（光轴数 = H / 20mm + 1，向上取整），或在表格中找到检测高度大于或等于H的最小型号。
- 核对安装尺寸：确认选定型号的总高度是否满足您的安装空间要求。
- 示例：如需防护一个400mm高的开口，计算约需 (400/20)+1 = 21，应选择检测高度为420mm的型号 LE022CLCT03G。
型号说明：请注意此表型号后缀为 CLCT03G，与同系列其他后缀（如CNCBC03G、CNCFE03G）在电气输出特性或同步方式上可能存在差异，选型时请以对应版本的官方技术手册为准。

劳恩安全光栅 D系列选型表（手臂检测型）

系列特性：光轴间距30mm，市场常用类型，专为检测∅35mm（手臂检测）设计。

型号 (NPN常闭)	光轴数目	检测高度 (mm)	总高度 (mm)	航插长度 (mm)	检测距离 (m)
LE004DLCT03G	4	90	142	35	0.1-3
LE006DLCT03G	6	150	202	35	0.1-3
LE008DLCT03G	8	210	262	35	0.1-3
LE010DLCT03G	10	270	322	35	0.1-3
LE012DLCT03G	12	330	382	35	0.1-3
LE014DLCT03G	14	390	442	35	0.1-3
LE016DLCT03G	16	450	502	35	0.1-3
LE018DLCT03G	18	510	562	35	0.1-3
LE020DLCT03G	20	570	622	35	0.1-3
LE022DLCT03G	22	630	682	35	0.1-3
LE024DLCT03G	24	690	742	35	0.1-3
LE026DLCT03G	26	750	802	35	0.1-3
LE028DLCT03G	28	810	862	35	0.1-3
LE030DLCT03G	30	870	922	35	0.1-3
LE032DLCT03G	32	930	982	35	0.1-3
LE034DLCT03G	34	990	1042	35	0.1-3
...	...	...	...	...	...
LE096DLCT03G	96	2850	2902	35	0.1-3
LE098DLCT03G	98	2910	2962	35	0.1-3

表格解读与选型指导：

关键参数：检测高度是选型的核心依据，其计算公式为：检测高度 (mm) = 30mm × (光轴数目 - 1)。总高度和固定的航插长度是机械安装的关键尺寸。
选型步骤：
- 确定防护高度：测量设备危险区域的开口垂直高度（H）。
- 查找对应型号：根据公式计算所需光轴数（光轴数 = H / 30mm + 1，向上取整），或在表格中找到检测高度大于或等于H的最小型号。
- 核对安装尺寸：确认选定型号的总高度是否满足您的安装空间要求。
- 示例：如需防护一个500mm高的开口，计算约需 (500/30)+1 ≈ 17.7，即至少18个光轴，应选择检测高度为510mm的型号 LE018DLCT03G。
型号说明：此表型号后缀为 DLCT03G，属于D系列（手臂防护）。其光轴间距（30mm）和检测物体直径（∅35mm）均介于C系列（手掌）和F系列（身体）之间，是兼顾防护等级与成本的经济选择之一。选型时请以对应版本的官方技术手册为准。

劳恩安全光栅 F系列选型表（手臂/脚/身体检测型）

系列特性：光轴间距40mm，市场常用类型，可检测最小直径为 ∅45mm 的物体，适用于手臂、脚或身体的检测。

型号 (NPN常闭)	光轴数目	检测高度 (mm)	总高度 (mm)	航插长度 (mm)	检测距离 (m)
LE004FLCT03G	4	120	177	35	0.1-3
LE006FLCT03G	6	200	257	35	0.1-3
LE008FLCT03G	8	280	337	35	0.1-3
LE010FLCT03G	10	360	417	35	0.1-3
LE012FLCT03G	12	440	497	35	0.1-3
LE014FLCT03G	14	520	577	35	0.1-3
LE016FLCT03G	16	600	657	35	0.1-3
LE018FLCT03G	18	680	737	35	0.1-3
LE020FLCT03G	20	760	817	35	0.1-3
LE022FLCT03G	22	840	897	35	0.1-3
LE024FLCT03G	24	920	977	35	0.1-3
LE026FLCT03G	26	1000	1057	35	0.1-3
LE028FLCT03G	28	1080	1137	35	0.1-3
LE030FLCT03G	30	1160	1217	35	0.1-3
LE032FLCT03G	32	1240	1297	35	0.1-3
LE034FLCT03G	34	1320	1377	35	0.1-3
...	...	...	...	...	...
LE072FLCT03G	72	2840	2897	35	0.1-3
LE074FLCT03G	74	2920	2977	35	0.1-3

表格解读与选型指导：

系列定位：此系列适用于防止手臂、脚或身体（直径≥45mm） 进入危险区，是性价比较高的通用防护选择。
关键参数：检测高度是选型的核心依据，其计算公式为：检测高度 (mm) = 40mm × (光轴数目 - 1)。总高度和航插长度是机械安装的关键尺寸。
选型步骤：
- 测量设备危险区域的开口高度（H）。
- 根据公式 所需光轴数 ≈ (H / 40mm) + 1进行估算，并在表格中找到检测高度最接近且不小于H的型号。
- 核对选定型号的总高度与航插长度，确保与您的安装空间匹配。
- 示例：若防护开口高度为500mm，则计算约需 (500/40)+1 ≈ 13.5，即至少14个光轴，应选择检测高度为520mm的型号 LE014FLCT03G。
