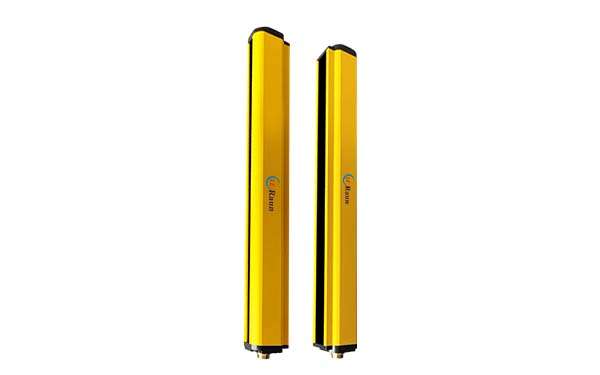

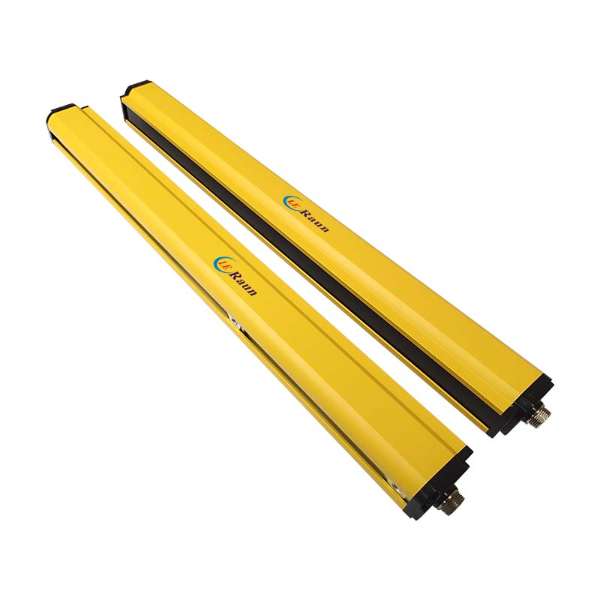

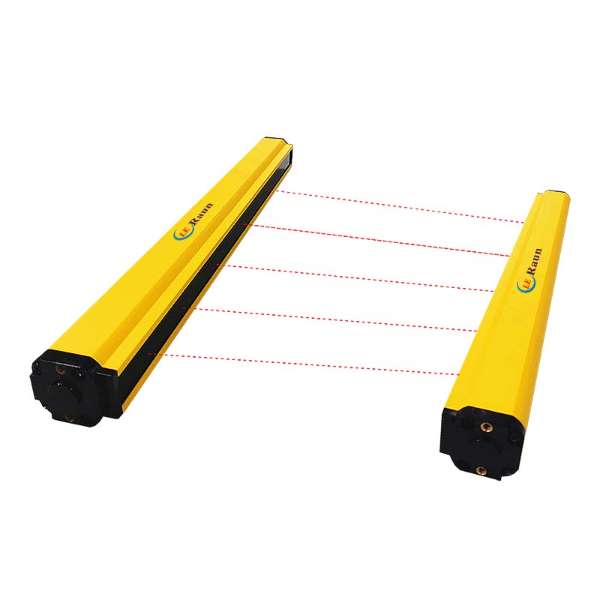

劳恩超远距离型安全光栅

嵌入式软件设计，确保功能稳定。安全自检功能：不断进行电路自建，产品元器件故障自动检测确保不向控制设备发生错误信号。数码显示，实时监测显示光栅情况。采用软件程序烧录控制，比传统光栅响应速度快，每一个灯珠发光响应时间仅为：0.2ms。安装方便：可结合设备上下打孔安装。超小型设计：产品规格仅为：35mm*40mm 产品全系列可以依据客户需求：可提供无盲区和有盲区产品，确保安全区域更安全。非标定制：可以根据客户要求定制不同信号输出和非标定制要求，可以任意定制智能型光幕。防短接电路纠错设计：全系列产品都可以防短接，错接保护（额定电压24V，不可接220V），确保客户意外操作错误。

在线订购

产品详情


劳恩安全光栅 A系列选型表（手指保护型，NPN常闭）

系列特性：光轴间距10mm，安全性最高类型，适用于检测最小直径为∅15mm的物体（手指检测）。

型号 (NPN常闭)	光轴数目	检测高度 (mm)	总高度 (mm)	航插长度 (mm)	检测距离 (m)
LE008ANCCC03G	8	70	122	35	0.1-3
LE010ANCCC03G	10	90	142	35	0.1-3
LE012ANCCC03G	12	110	162	35	0.1-3
LE014ANCCC03G	14	130	182	35	0.1-3
LE016ANCCC03G	16	150	202	35	0.1-3
LE018ANCCC03G	18	170	222	35	0.1-3
LE020ANCCC03G	20	190	242	35	0.1-3
LE022ANCCC03G	22	210	262	35	0.1-3
LE024ANCCC03G	24	230	282	35	0.1-3
LE026ANCCC03G	26	250	302	35	0.1-3
LE028ANCCC03G	28	270	322	35	0.1-3
LE030ANCCC03G	30	290	342	35	0.1-3
LE032ANCCC03G	32	310	362	35	0.1-3
LE034ANCCC03G	34	330	382	35	0.1-3
LE036ANCCC03G	36	350	402	35	0.1-3
LE038ANCCC03G	38	370	422	35	0.1-3
...	...	...	...	...	...
LE290ANCCC03G	290	2890	2942	35	0.1-3
LE292ANCCC03G	292	2910	2962	35	0.1-3

表格说明与选型提示：

选型关键：您可以根据机器危险区域的开口大小，选择合适的检测高度。例如，需要防护一个高度为150mm的开口，则应选择检测高度为150mm的型号 LE016ANCCC03G。
机械尺寸：总高度是传感器的物理外壳高度，航插长度是指连接器部分的尺寸，这两项对于确定安装空间至关重要。
型号差异：此表型号后缀为 ANCCC03G，与您之前整理的同系列其他后缀型号（如ANCBC03G、ANCFE03G、ANCEE03G）可能在输出特性（如常开/常闭逻辑）或电气接口上存在差异。选型时，请务必以对应版本的技术手册或规格书为准。

劳恩安全光栅 C系列选型表（手掌保护型，NPN常闭）

系列特性：光轴间距 20mm，为市场常用类型，可检测最小直径为 ∅25mm 的物体，适用于手掌检测。

型号 (NPN常闭)	光轴数目	检测高度 (mm)	总高度 (mm)	航插长度 (mm)	检测距离 (m)
LE004CNCCC03G	4	60	112	35	0.1-3
LE006CNCCC03G	6	100	152	35	0.1-3
LE008CNCCC03G	8	140	192	35	0.1-3
LE010CNCCC03G	10	180	232	35	0.1-3
LE012CNCCC03G	12	220	272	35	0.1-3
LE014CNCCC03G	14	260	312	35	0.1-3
LE016CNCCC03G	16	300	352	35	0.1-3
LE018CNCCC03G	18	340	392	35	0.1-3
LE020CNCCC03G	20	380	432	35	0.1-3
LE022CNCCC03G	22	420	472	35	0.1-3
LE024CNCCC03G	24	460	512	35	0.1-3
LE026CNCCC03G	26	500	552	35	0.1-3
LE028CNCCC03G	28	540	592	35	0.1-3
LE030CNCCC03G	30	580	632	35	0.1-3
LE032CNCCC03G	32	620	672	35	0.1-3
LE034CNCCC03G	34	660	712	35	0.1-3
LE036CNCCC03G	36	700	752	35	0.1-3
...	...	...	...	...	...
LE146CNCCC03G	146	2900	2952	35	0.1-3
LE148CNCCC03G	148	2940	2992	35	0.1-3

表格说明与选型指导：

型号说明：选型时请务必以官方最新规格书中的确切型号为准。
关键参数：
- 检测高度：选型核心依据。计算公式为：检测高度 (mm) = 20mm × (光轴数目 - 1)。
- 总高度：传感器的物理外壳高度，安装时必须考虑此尺寸。
- 检测距离：所有型号的有效工作距离均为0.1至3米。
选型步骤：
- 确认需求：确定需要防护的开口高度（H）及安全等级（此处为手掌防护，∅25mm）。
- 计算与查找：根据公式 所需光轴数 ≈ (H / 20mm) + 1计算，并在表格中找到检测高度最接近且不小于H的型号。
- 核对安装：确认设备的安装空间能否容纳所选型号的总高度。
- 示例：如需防护一个400mm高的开口，则应选择检测高度为420mm、对应22个光轴的型号。

劳恩安全光栅 D系列选型表（手臂检测型，NPN常闭）

系列特性：光轴间距30mm，市场常用类型，可检测最小直径为∅35mm的物体，适用于手臂检测。

型号 (NPN常闭)	光轴数目	检测高度 (mm)	总高度 (mm)	航插长度 (mm)	检测距离 (m)
LE004DNCCC03G	4	90	142	35	0.1-3
LE006DNCCC03G	6	150	202	35	0.1-3
LE008DNCCC03G	8	210	262	35	0.1-3
LE010DNCCC03G	10	270	322	35	0.1-3
LE012DNCCC03G	12	330	382	35	0.1-3
LE014DNCCC03G	14	390	442	35	0.1-3
LE016DNCCC03G	16	450	502	35	0.1-3
LE018DNCCC03G	18	510	562	35	0.1-3
LE020DNCCC03G	20	570	622	35	0.1-3
LE022DNCCC03G	22	630	682	35	0.1-3
LE024DNCCC03G	24	690	742	35	0.1-3
LE026DNCCC03G	26	750	802	35	0.1-3
LE028DNCCC03G	28	810	862	35	0.1-3
LE030DNCCC03G	30	870	922	35	0.1-3
LE032DNCCC03G	32	930	982	35	0.1-3
LE034DNCCC03G	34	990	1042	35	0.1-3
...	...	...	...	...	...
LE096DNCCC03G	96	2850	2902	35	0.1-3
LE098DNCCC03G	98	2910	2962	35	0.1-3

表格说明与选型指导：

系列定位：此系列光轴间距为30mm，适用于检测最小∅35mm的物体，是进行手臂防护的常用经济型选择。
关键参数：检测高度是选型的核心依据，其计算公式为：检测高度 (mm) = 30mm × (光轴数目 - 1)。总高度是产品的外形尺寸，航插长度是电缆接头的尺寸。
选型步骤：
- 确定防护高度：测量设备危险区域的开口高度（H）。
- 计算所需光轴数：根据公式 所需光轴数 ≈ (H / 30mm) + 1进行估算。
- 查找对应型号：在表格中找到检测高度最接近且不小于H的型号。
- 示例：若防护开口高度为500mm，计算约需 (500/30)+1 ≈ 17.7，即至少18个光轴，应选择检测高度为510mm的型号 LE018DNCCC03G。

劳恩安全光栅 F系列选型表（手臂/脚/身体检测型，NPN常闭）

系列特性：光轴间距40mm，市场常用类型，可检测最小直径为 ∅45mm 的物体，适用于手臂、脚或身体的检测。

型号 (NPN常闭)	光轴数目	检测高度 (mm)	总高度 (mm)	航插长度 (mm)	检测距离 (m)
LE004FNCCC03G	4	120	177	35	0.1-3
LE006FNCCC03G	6	200	257	35	0.1-3
LE008FNCCC03G	8	280	337	35	0.1-3
LE010FNCCC03G	10	360	417	35	0.1-3
LE012FNCCC03G	12	440	497	35	0.1-3
LE014FNCCC03G	14	520	577	35	0.1-3
LE016FNCCC03G	16	600	657	35	0.1-3
LE018FNCCC03G	18	680	737	35	0.1-3
LE020FNCCC03G	20	760	817	35	0.1-3
LE022FNCCC03G	22	840	897	35	0.1-3
LE024FNCCC03G	24	920	977	35	0.1-3
LE026FNCCC03G	26	1000	1057	35	0.1-3
LE028FNCCC03G	28	1080	1137	35	0.1-3
LE030FNCCC03G	30	1160	1217	35	0.1-3
LE032FNCCC03G	32	1240	1297	35	0.1-3
LE034FNCCC03G	34	1320	1377	35	0.1-3
...	...	...	...	...	...
LE072FNCCC03G	72	2840	2897	35	0.1-3
LE074FNCCC03G	74	2920	2977	35	0.1-3

表格解读与选型指导：

系列定位：此系列适用于防止手臂、脚或身体（直径≥45mm） 进入危险区，是性价比较高的通用防护选择。
关键参数：检测高度是选型的核心依据，其计算公式为：检测高度 (mm) = 40mm × (光轴数目 - 1)。总高度和航插长度是机械安装的关键尺寸。
选型步骤：
- 测量设备危险区域的开口高度（H）。
- 根据公式 所需光轴数 ≈ (H / 40mm) + 1进行估算，并在表格中找到检测高度最接近且不小于H的型号。
- 核对选定型号的总高度与航插长度，确保与您的安装空间匹配。
- 示例：若防护开口高度为500mm，则计算约需 (500/40)+1 ≈ 13.5，即至少14个光轴，应选择检测高度为520mm的型号 LE014FNCCC03G。
