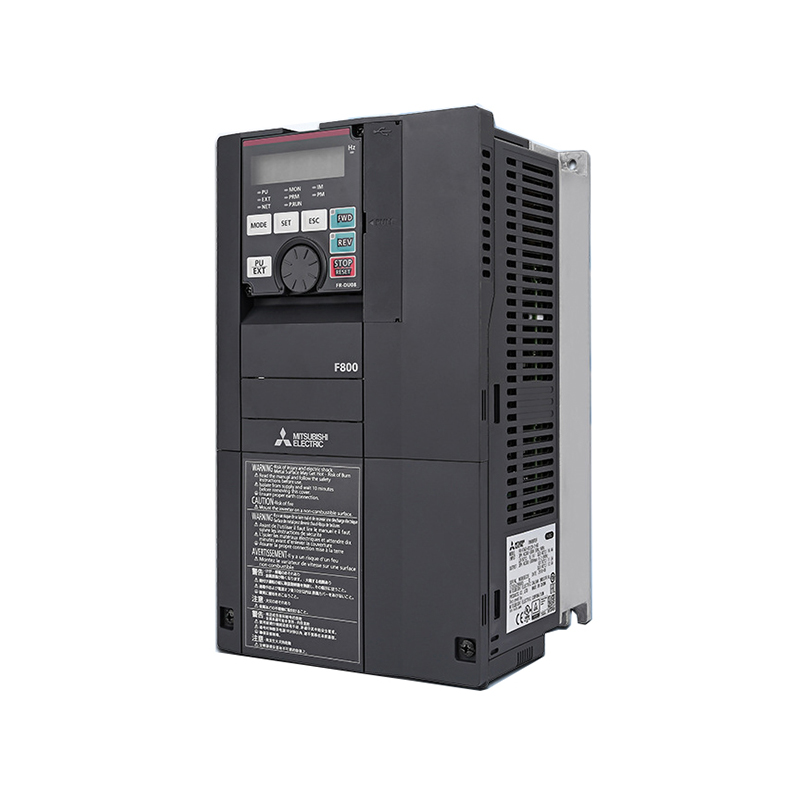

三菱变频器F800
三菱 FR-F800 系列是专为风机、水泵等平方转矩负载设计的节能型变频器，主要分为 200V 等级（FR-F820） 和 400V 等级（FR-F840） 两大子系列。
专注自动化，服务西南
您身边的自动化产品专家
全国服务热线023- 29469509
三菱 FR-F800 系列是专为风机、水泵等平方转矩负载设计的节能型变频器，主要分为 200V 等级（FR-F820） 和 400V 等级（FR-F840） 两大子系列。
三菱 FR-F800 系列是专为风机、水泵等平方转矩负载设计的节能型变频器，主要分为 200V 等级（FR-F820） 和 400V 等级（FR-F840） 两大子系列。
适用于三相 200–240V 电源，适配电机功率范围 0.75kW 至 110kW。
型号 (NPN) | 适配电机功率 (kW) | 额定电流 (A) - SLD 模式 | 额定电流 (A) - LD 模式 | 额定容量 (kVA) - SLD 模式 | 额定容量 (kVA) - LD 模式 | 冷却方式 | 大约重量 (kg) |
|---|---|---|---|---|---|---|---|
FR-F820-00046-2-60 | 0.75 | 4.6 | 4.2 | 1.8 | 1.6 | 自冷 | 1.9 |
FR-F820-00077-2-60 | 1.5 | 7.7 | 7.0 | 2.9 | 2.7 | 自冷 | 2.1 |
FR-F820-00105-2-60 | 2.2 | 10.5 | 9.6 | 4.0 | 3.7 | 自冷 | 3.0 |
FR-F820-00167-2-60 | 3.7 | 16.7 | 15.2 | 6.4 | 5.8 | 自冷 | 3.0 |
FR-F820-00250-2-60 | 5.5 | 25.0 | 23.0 | 10.0 | 8.8 | 自冷 | 3.0 |
FR-F820-00340-2-60 | 7.5 | 34.0 | 31.0 | 13.0 | 12.0 | 强制风冷 | 6.3 |
FR-F820-00490-2-60 | 11 | 49.0 | 45.0 | 19.0 | 17.0 | 强制风冷 | 6.3 |
FR-F820-00630-2-60 | 15 | 63.0 | 58.0 | 24.0 | 22.0 | 强制风冷 | 8.3 |
FR-F820-00770-2-60 | 18.5 | 77.0 | 70.5 | 29.0 | 27.0 | 强制风冷 | 15 |
FR-F820-00930-2-60 | 22 | 93.0 | 85.0 | 35.0 | 32.0 | 强制风冷 | 待补充 |
FR-F820-01250-2-60 | 30 | 125.0 | 114.0 | 47.0 | 43.0 | 强制风冷 | 待补充 |
FR-F820-01540-2-60 | 37 | 154.0 | 140.0 | 58.0 | 53.0 | 强制风冷 | 待补充 |
FR-F820-01870-2-60 | 45 | 187.0 | 170.0 | 70.0 | 64.0 | 强制风冷 | 待补充 |
FR-F820-02330-2-60 | 55 | 233.0 | 212.0 | 87.0 | 80.0 | 强制风冷 | 待补充 |
FR-F820-03160-2-60 | 75 | 316.0 | 288.0 | 119.0 | 109.0 | 强制风冷 | 待补充 |
FR-F820-03800-2-60 | 90 | 380.0 | 346.0 | 143.0 | 130.0 | 强制风冷 | 待补充 |
FR-F820-04750-2-60 | 110 | 475.0 | 432.0 | 178.0 | 162.0 | 强制风冷 | 待补充 |
注：
SLD 模式：短时大负载模式，过载能力为 110% 额定电流持续 60 秒，最高环境温度 40℃。
LD 模式：长期一般负载模式，过载能力为 120% 额定电流持续 60 秒，最高环境温度 50℃。
数据主要来源于官方规格表，部分大功率型号的重量信息待补充。
适用于三相 380–500V 电源，适配电机功率范围 0.75kW 至 560kW。
型号 (NPN) | 适配电机功率 (kW) | 额定电流 (A) - SLD 模式 | 额定电流 (A) - LD 模式 | 额定容量 (kVA) - SLD 模式 | 额定容量 (kVA) - LD 模式 | 冷却方式 | 大约重量 (kg) |
|---|---|---|---|---|---|---|---|
FR-F840-00023-2-60 | 0.75 | 2.3 | 2.1 | 1.8 | 1.6 | 自冷 | 2.5 |
FR-F840-00038-2-60 | 1.5 | 3.8 | 3.5 | 2.9 | 2.7 | 自冷 | 2.5 |
FR-F840-00052-2-60 | 2.2 | 5.2 | 4.8 | 4.0 | 3.7 | 自冷 | 2.5 |
FR-F840-00083-2-60 | 3.7 | 8.3 | 7.6 | 6.3 | 5.8 | 自冷 | 3.0 |
FR-F840-00126-2-60 | 5.5 | 12.6 | 11.5 | 10.0 | 8.8 | 自冷 | 3.0 |
FR-F840-00170-2-60 | 7.5 | 17.0 | 16.0 | 13.0 | 12.0 | 强制风冷 | 6.3 |
FR-F840-00250-2-60 | 11 | 25.0 | 23.0 | 19.0 | 18.0 | 强制风冷 | 6.3 |
FR-F840-00310-2-60 | 15 | 31.0 | 29.0 | 24.0 | 22.0 | 强制风冷 | 8.3 |
FR-F840-00380-2-60 | 18.5 | 38.0 | 35.0 | 29.0 | 27.0 | 强制风冷 | 8.3 |
FR-F840-00470-2-60 | 22 | 47.0 | 43.0 | 35.0 | 32.0 | 强制风冷 | 待补充 |
FR-F840-00620-2-60 | 30 | 62.0 | 57.0 | 47.0 | 43.0 | 强制风冷 | 待补充 |
FR-F840-00770-2-60 | 37 | 77.0 | 70.0 | 59.0 | 53.0 | 强制风冷 | 待补充 |
FR-F840-00930-2-60 | 45 | 93.0 | 85.0 | 70.0 | 64.0 | 强制风冷 | 待补充 |
FR-F840-01160-2-60 | 55 | 116.0 | 106.0 | 87.0 | 80.0 | 强制风冷 | 待补充 |
FR-F840-01800-2-60 | 75 / 90* | 180.0 | 144.0 | 135.0 | 108.0 | 强制风冷 | 待补充 |
FR-F840-02160-2-60 | 90 | 216.0 | 194.0 | 162.0 | 146.0 | 强制风冷 | 待补充 |
FR-F840-02600-2-60 | 110 | 260.0 | 234.0 | 195.0 | 176.0 | 强制风冷 | 待补充 |
FR-F840-03250-2-60 | 132 | 325.0 | 293.0 | 244.0 | 220.0 | 强制风冷 | 待补充 |
FR-F840-03610-2-60 | 160 | 361.0 | 325.0 | 271.0 | 244.0 | 强制风冷 | 待补充 |
FR-F840-04320-2-60 | 185 | 432.0 | 389.0 | 324.0 | 292.0 | 强制风冷 | 待补充 |
FR-F840-04810-2-60 | 220 | 481.0 | 433.0 | 361.0 | 325.0 | 强制风冷 | 待补充 |
FR-F840-05470-2-60 | 250 | 547.0 | 492.0 | 410.0 | 369.0 | 强制风冷 | 待补充 |
FR-F840-06100-2-60 | 280 | 610.0 | 549.0 | 458.0 | 412.0 | 强制风冷 | 待补充 |
FR-F840-06830-2-60 | 315 | 683.0 | 615.0 | 512.0 | 461.0 | 强制风冷 | 待补充 |
FR-F840-07700-2-60 | 355 | 770.0 | 693.0 | 578.0 | 520.0 | 强制风冷 | 待补充 |
FR-F840-08660-2-60 | 400 | 866.0 | 779.0 | 650.0 | 585.0 | 强制风冷 | 待补充 |
FR-F840-09620-2-60 | 450 | 962.0 | 866.0 | 722.0 | 650.0 | 强制风冷 | 待补充 |
FR-F840-10940-2-60 | 500 | 1094.0 | 985.0 | 821.0 | 739.0 | 强制风冷 | 待补充 |
FR-F840-12120-2-60 | 560 | 1212.0 | 1091.0 | 909.0 | 818.0 | 强制风冷 | 待补充 |
注：
SLD 模式：短时大负载模式，过载能力为 110% 额定电流持续 60 秒，最高环境温度 40℃。
LD 模式：长期一般负载模式，过载能力为 120% 额定电流持续 60 秒，最高环境温度 50℃。
型号说明：型号后缀 “-2-60” 表示标准构造、带电路板涂层、无导体镀层、类型为 CA（源型逻辑控制）。
功率标注：部分型号（如 FR-F840-01800-2-60）在 SLD 模式下可适配 90kW 电机，在 LD 模式下适配 75kW 电机。
数据来源：0.75kW 至 18.5kW 的详细参数来源于官方规格表，更大功率型号的电流和容量数据根据型号编码规则（数字部分代表额定电流的10倍）及公开资料推算，具体选型请以官方最新手册为准。
电源电压：200V 等级为 3相 200–240V；400V 等级为 3相 380–500V。
控制方式：支持 V/F 控制、先进磁通矢量控制、PM 电机控制。
输出频率范围：0.2–590Hz（先进磁通矢量控制/PM 电机控制时上限为 400Hz）。
防护等级：标准为 IP20（封闭型）。
过载能力：SLD 额定：110% 60s，120% 3s；LD 额定：120% 60s，150% 3s。
主要功能：专为风机、水泵优化，内置 PID 控制、多泵循环、睡眠唤醒、防喘振等节能功能。
